Что такое фитинги для труб из термоплавкого полиэтилена?

А Фитинги для труб из термоплавкого полиэтилена есть компонент полиэтиленового соединителя, который соединяет секции полиэтиленовой трубы с помощью тепла — без клеев, растворителей или материалов для механического уплотнения. . Фитинг и конец трубы нагреваются до температуры плавления полиэтиленового материала, затем сжимаются вместе и дают остыть. По мере того, как расплавленные поверхности плавятся и вновь затвердевают, они образуют единую монолитную связь, которая столь же прочна, как и сам материал трубы, и полностью непроницаема для транспортируемой жидкости. Фитинги-расплавы из полиэтилена являются предпочтительным стандартом соединения для систем водоснабжения, газораспределения, сельскохозяйственного орошения и промышленных трубопроводов во всем мире благодаря их надежности, устойчивости к коррозии и длительному сроку службы.

Процесс соединения горячим расплавом

С полиэтиленовыми фитингами используются два основных метода соединения термоклеем, каждый из которых подходит для различных условий установки и размеров труб:

Стыковая сварка (сварка горячей пластиной)

Конец трубы и поверхность фитинга одновременно прижимаются к нагретой плоской пластине под давлением. 200–230°С пока обе поверхности не расплавятся на одинаковую глубину. Затем пластину удаляют, а две расплавленные поверхности сжимают вместе под контролируемым давлением и удерживают неподвижно, пока полиэтилен охлаждается и повторно затвердевает. Полученное соединение не имеет швов, внутренних ограничений и имеет прочность на разрыв, равную или превосходящую материал стенки трубы. Стыковая сварка является стандартной для труб большего диаметра (обычно 63 мм и выше) в муниципальной системе водоснабжения и газоснабжения.

Розетка Фьюжн

А specialized socket tool simultaneously heats the outside of the pipe end and the inside of the fitting socket to melt temperature. The tool is removed and the pipe is immediately pushed into the fitting socket before re-solidification occurs. The two surfaces fuse as they cool together inside the socket. This method is widely used for smaller diameter systems (up to 63 mm) and produces flexible, reliable joints for plumbing, irrigation, and drainage applications where direction changes, branches, and transitions are needed.

Типы фитингов-расплавов из полиэтилена

Фитинг из термоплавкого полиэтилена Ассортимент охватывает все геометрии соединений, необходимые для создания законченных трубопроводных систем:

• Прямая муфта (равномерная и переходная): соединяет два участка трубы встык в одну линию; редукционные версии соединяют трубы разного диаметра

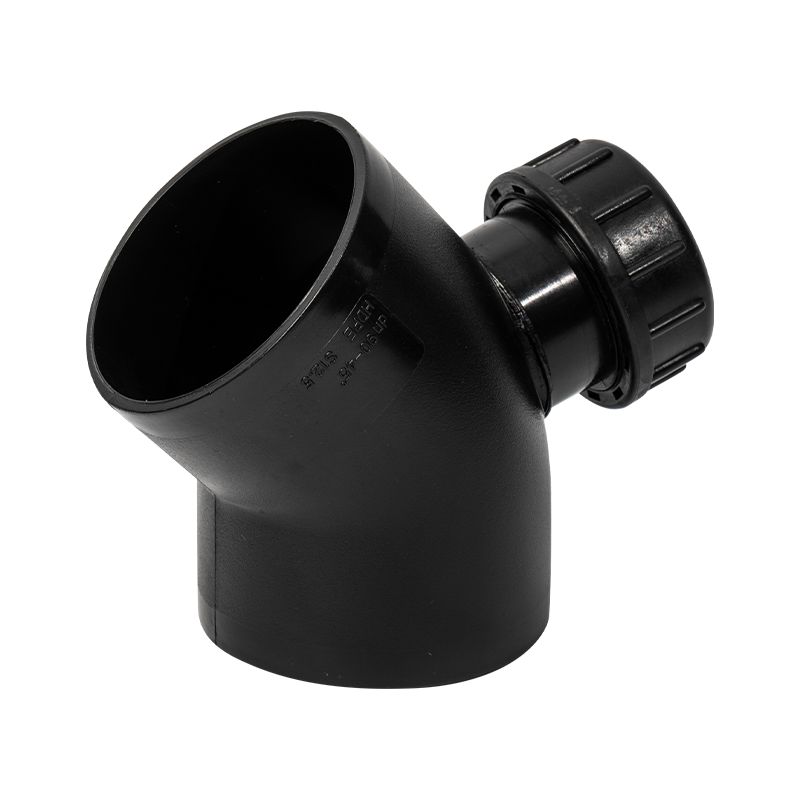

• Колено (45° и 90°): меняет направление трубопровода на фиксированный угол; поддерживает полнопроходное пространство без падения давления на резких поворотах
• Тройник (равносторонний и переходной): создает ответвление от основного участка трубопровода; равные тройники разделяют поток поровну, а редукционные тройники соединяют патрубок меньшего размера.
• Торцевая крышка: герметизирует конец участка трубы постоянным затвором, рассчитанным на давление
• Фланцевый адаптер: соединяет системы полиэтиленовых труб с фланцевыми металлическими клапанами, насосами и оборудованием — единственная точка в полиэтиленовой системе, в которой используется механическое соединение.
• Переходные фитинги: соедините полиэтиленовую трубу со стальными, медными или ПВХ-системами, используя комбинацию термоклея на стороне полиэтилена и резьбового или компрессионного фитинга на другой стороне материала.

Марки материалов: ПЭ80 и ПЭ100.

Фитинги из полиэтилена-расплава изготавливаются из различных марок материалов, классифицируемых по их долгосрочной гидростатической прочности. В настоящее время активно используются два класса:

Основные свойства фитингов-расплавов из полиэтилена

• Никаких дополнительных уплотнительных материалов не требуется: сварное соединение представляет собой собственное уплотнение — никаких прокладок, ленты из ПТФЭ или клея на основе растворителя, которые могут со временем разрушаться или быть неправильно применены.
• Полная коррозионная невосприимчивость: полиэтилен химически инертен по отношению ко всему спектру химических веществ, кислот, щелочей и солей, встречающихся в муниципальных и сельскохозяйственных системах водоснабжения.
• Гибкость при перемещении по земле: ПЭ трубы и фитинги могут выдерживать осадку почвы, сейсмическую активность и морозное пучение, которые могут привести к разрушению жесткого ПВХ или растрескиванию металлических соединений.
• Длительный сертифицированный срок службы: Фитинги PE100 сертифицированы на минимальный срок службы 50 лет при номинальном давлении и температуре — значительное снижение затрат на замену в течение жизненного цикла по сравнению с металлическими системами
• Легкий вес для легкой установки: значительно легче, чем эквивалентные металлические фитинги, что снижает трудозатраты для крупномасштабных инфраструктурных проектов.
• Устойчивость к ультрафиолетовому излучению: Технический углерод, добавленный в рецептуру материала, обеспечивает стабилизацию УФ-излучения при наземных и открытых установках.

Аpplications Across Industries

Фитинги-расплавы из полиэтилена являются незаменимым соединительным компонентом в широком спектре отраслей промышленности и типов инфраструктуры:

• Муниципальное водоснабжение: коррозионная стойкость, номинальное давление и 50-летний срок службы делают фитинги PE100 стандартной спецификацией для городских водопроводных сетей, заменяющих устаревшие железные или асбестоцементные магистрали.
• Распределение газа: Соединения из полиэтилена, сваренные встык, создают полностью герметичный газовый барьер с нулевой проницаемостью в подземных распределительных сетях — критическое требование безопасности, которое механические соединения не могут надежно обеспечить в течение десятилетий.
• Промышленные технологические трубопроводы: Контуры охлаждающей воды, дренаж химических сточных вод и системы оборотной воды выигрывают от широкой химической совместимости и ударопрочности полиэтилена.
• Аgricultural irrigation: Фитинги из полиэтилена, устойчивого к УФ-излучению, с устойчивостью к коррозии обеспечивают надежные и не требующие особого обслуживания соединения в надземных и подземных ирригационных сетях.
• Жилой и коммерческий водопровод: PE-фитинги с раструбной сваркой для горячего и холодного водоснабжения устраняют проблемы коррозии, накипи и загрязнения, связанные с альтернативами из меди и оцинкованной стали
