Какая серия дренажных электросварных фитингов?

Дренаж серия электросварных фитингов это широкий ассортимент компонентов для соединения труб из полиэтилена (PE) в которых используются встроенные электрические резистивные провода для соединения труб и фитингов посредством контролируемого нагрева. Когда контроллер электросварки пропускает ток через внутреннюю проволочную катушку фитинга, окружающий полиэтиленовый материал плавится и плавно связывается с поверхностью трубы, создавая соединение, столь же прочное, как и сама труба. С документально подтвержденной скоростью утечки менее 1% Система значительно превосходит традиционные методы сварки и механического соединения для дренажных систем в химической, пищевой, фармацевтической промышленности, а также в гражданской инфраструктуре.

Как работает технология электросварного соединения

Понимание принципа работы электросварных фитингов объясняет, почему они обеспечивают превосходные характеристики по сравнению с традиционными методами соединения:

1. Подготовка: конец трубы очищается, очищается от окисленного поверхностного слоя и вставляется в раструб фитинга на нужную глубину.
2. Подключение: к клеммам фитинга подключается электросварочный контроллер; штрих-код или матрица данных на фитинге сканируется для автоматической установки правильных параметров сварки (напряжение и время)
3. Слияние: ток протекает через встроенный резистивный провод, генерируя тепло, которое одновременно плавит как внутреннюю часть фитинга, так и внешнюю поверхность трубы.
4. Охлаждение: расплавленный материал плавится, образуя монолитное бесшовное соединение; Индикаторные штифты подтверждают завершение сварки
5. Результат: соединение без герметиков, открытого огня и риска загрязнения — подходит для использования в пищевых и фармацевтических трубопроводах

Основные компоненты серии дренажных электросварных фитингов

Полная серия электросварных дренажных труб обычно включает в себя следующие типы фитингов, каждый из которых выполняет определенную функцию в системе труб:

Электросварной зажим для труб (седло)

Используется для создания ответвлений непосредственно на существующей основной трубе без ее разрезания. Седло зажима приваривается к поверхности трубы и обеспечивает герметичный выход для боковых соединений, что обычно используется при ремонтных работах и ​​расширении сети.

Электросварная муфта (прямая муфта)

Самый фундаментальный фитинг в серии — соединяет встык две секции трубы одинакового диаметра. Выпускаются в стандартной и редукционной конфигурациях для соединения труб разных размеров.

Электросварной тройник

Создает Т-образную ветвь в конвейере. Доступны в равной и уменьшающей конфигурациях, позволяющих продолжать основной поток, отклоняя вторичный поток под углом 90 градусов. Широко применяется в дренажных коллекторах и распределительных сетях.

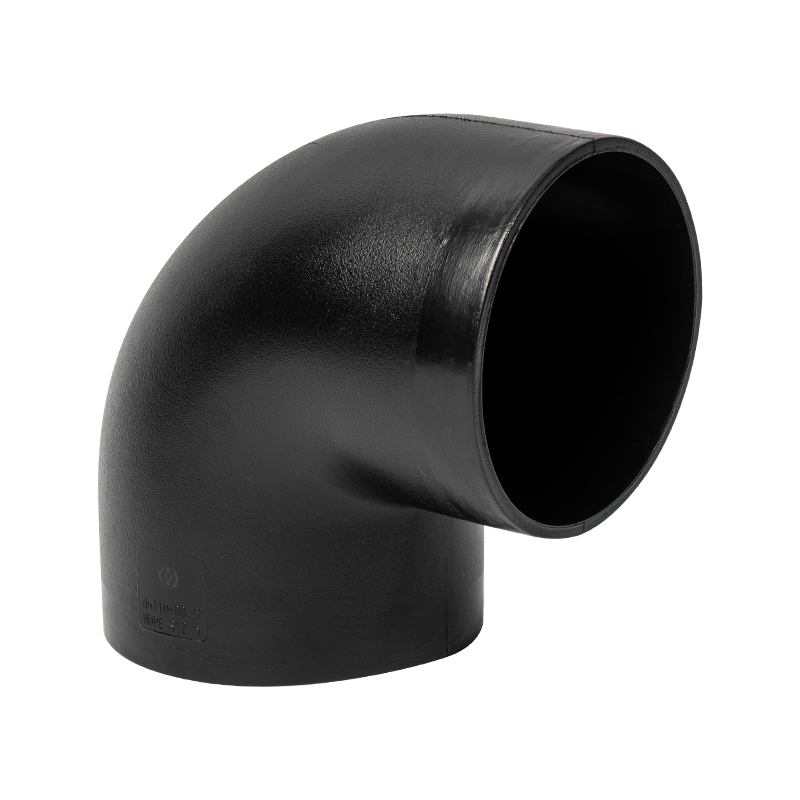

Электросварной локоть

Изменяет направление трубопровода. Доступны конфигурации под углом 45° и 90°. Электросварные колена сохраняют проходимость по всему проходу и исключают перепад давления и риск утечек, связанных с резьбовыми или вставными коленами.

Электросварной эксцентриковый редуктор

Соединяет трубы разного диаметра, сохраняя при этом ровную нижнюю линию, что важно в системах гравитационного дренажа, где поддержание постоянного уровня обратного хода имеет решающее значение для предотвращения стоячей воды или засорения.

Порт для осмотра электросварки

Обеспечивает доступ к внутренней части трубопровода для осмотра, очистки или мелкого ремонта. Герметичная точка доступа с защитой от несанкционированного доступа, которая поддерживает целостность давления в системе, позволяя при этом проводить техническое обслуживание без полной замены секции трубопровода.

Основные технические характеристики электросварных фитингов

Преимущества электросварки перед традиционными методами соединения

Электросварные фитинги обладают рядом ощутимых преимуществ по сравнению с механическими соединениями и традиционными методами стыковой сварки или раструбной сварки:

• Никаких сварочных агентов и клеев: исключает риск химического загрязнения — важно для трубопроводов питьевой воды и фармацевтических препаратов
• Никакого открытого огня: безопасен для установки в замкнутых пространствах, под землей или в средах, где ограничения на проведение огневых работ
• Независимая от оператора надежность: параметры сварки задаются контроллером автоматически по штрих-коду фитинга — снижение человеческого фактора в процессе соединения
• Целостность соединения при полном давлении: плавкое соединение соответствует номинальному давлению трубы или превышает его, в отличие от механических фитингов, номинал которых обычно ниже, чем сама труба.
• Подходит для любых погодных условий: электросварку можно выполнять во влажных или холодных условиях, когда стыковая сварка нецелесообразна.

Отрасли и приложения

Дренаж серия электросварных фитингов используется во многих отраслях промышленности, где требуются герметичные, надежные и долговечные соединения труб:

• Муниципальные водопроводные и дренажные сети — подземные системы распределения и сбора сточных вод
• Переработка продуктов питания и напитков — линии гигиенических жидкостей и сточных вод, требующие нулевого риска загрязнения
• Химическая промышленность — антикоррозийный дренаж для агрессивных жидких отходов
• Фармацевтическое производство — стерильный технологический дренаж, когда целостность суставов подлежит проверке.
• Распределение газа — сети природного газа среднего и низкого давления с использованием арматуры класса PE100
