Фитинги для труб из полиэтилена с коленом 45°: вся основная информация, которую вам нужно знать?

1.Что такое колено 45° из полиэтилена?

1.1 Основное определение и основы материалов

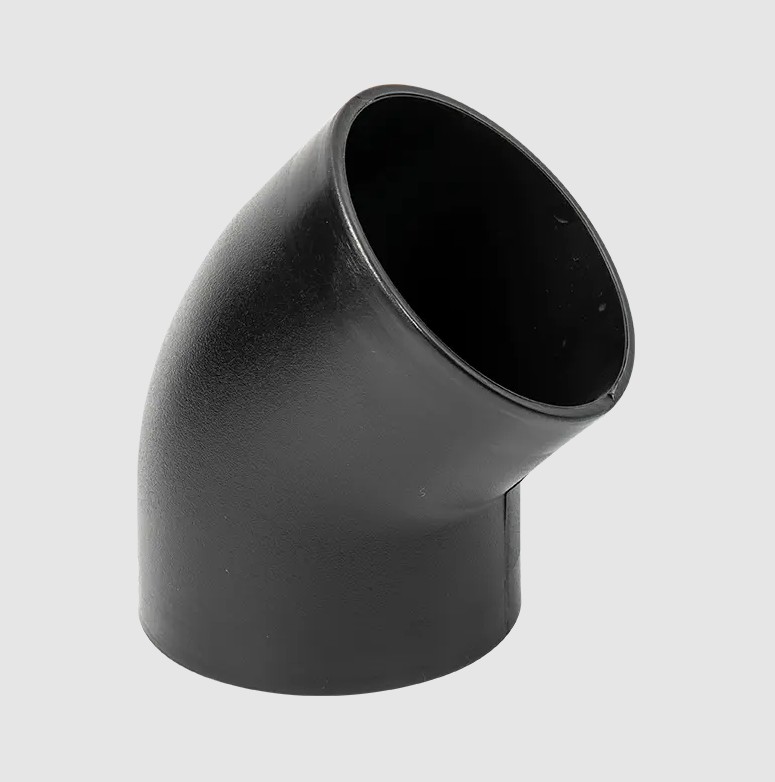

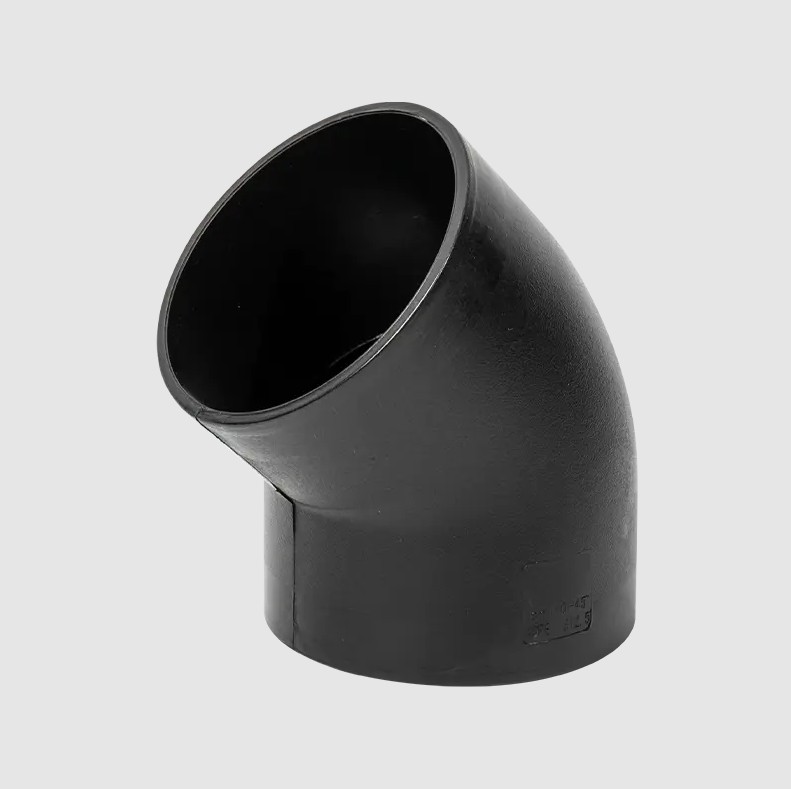

А Фитинги для труб из полиэтилена, колено 45° представляет собой специализированный соединитель труб, изготовленный из полиэтилена высокой плотности (HDPE) или полиэтилена средней плотности (MDPE), используемый для достижения угла 45 градусов в системе трубопроводов. Это важнейший компонент трубопроводных систем из полиэтилена (ПЭ), предназначенный для минимизации потерь энергии и гидравлических ударов при изменении направления жидкости.

Исключительные свойства полиэтилена придают коленам под углом 45° следующие ключевые преимущества: высокая коррозионная стойкость, превосходная стойкость к низкотемпературному морозному растрескиванию, легкий вес и высокая прочность, а также превосходная ударопрочность. Эти свойства гарантируют, что колена 45° из полиэтиленовой трубной арматуры сохраняют долгосрочную и стабильную работу даже при заглублении под землю, в жарких и влажных средах или при транспортировке агрессивных химических сред, что делает их идеальной альтернативой традиционным металлическим коленам.

1.2 Производственные стандарты и методы подключения

Производство фитингов для труб из полиэтилена с коленом 45° обычно соответствует международным и национальным стандартам, таким как ISO 4427 и GB/T 13663, чтобы гарантировать, что их точность размеров и номинальное давление соответствуют проектным требованиям.

Основные способы подключения включают в себя:

• Стыковое слияние: Подходит для труб большего диаметра. Нагревая колено и концы трубы до расплавленного состояния, они быстро прижимаются друг к другу и дают остыть, создавая соединение с герметизирующими свойствами и прочностью, равными самой трубе.


• Электросварка: А heating wire is embedded within the elbow. When heated, it fuses the elbow and pipe surfaces together, forming a highly reliable, integrated connection. This connection is easy to operate and offers consistent connection quality.


2. Каковы преимущества использования Фитинги для труб из полиэтилена, колено 45° ?

Использование полиэтиленовых фитингов с коленом 45° в трубопроводных системах отражает всесторонний учет эффективности, безопасности и экономичности в современном инженерном проектировании.

2.1 Превосходная гидродинамика

Конструкция с изгибом под углом 45 градусов является его величайшей технической особенностью. В области управления жидкостью, чем более пологий изгиб, тем ниже коэффициент местного сопротивления (значение K), создаваемый во время потока жидкости. По сравнению с острыми коленами под углом 90 градусов колена из полиэтилена под углом 45 градусов могут:

• Минимизация потерь напора: Уменьшите турбулентность и вихревые токи внутри трубопровода, уменьшив трение и удары на изгибе, тем самым повысив эффективность транспортировки.


• Снижение энергопотребления насосной станции: Меньшие гидравлические потери означают меньшее сопротивление, которое приходится преодолевать насосной станции или компрессору, что напрямую снижает долгосрочные эксплуатационные расходы трубопроводной системы.


• Эффективно подавляет гидроудар: Плавное отклонение потока воды смягчает ударные волны давления, возникающие при внезапных изменениях скорости потока, обеспечивая важную защиту трубопровода, насосного и клапанного оборудования.



2.2 Долгосрочная долговечность и затраты на техническое обслуживание

Полиэтиленовый материал обеспечивает долговременную надежность колена. Благодаря присущей им износостойкости они изнашиваются намного медленнее, чем металлические трубы, при транспортировке сред, содержащих твердые частицы (например, суспензия и осадок). Кроме того, присущая полиэтилену химическая инертность означает, что Фитинги для труб из полиэтилена, колено 45° невосприимчивы к электрохимической коррозии даже в кислой и щелочной среде. Это приводит к:

• Увеличенный срок службы: А service life of over 50 years is possible, far exceeding that of many traditional materials.


• Сниженная частота технического обслуживания: Отсутствие коррозии, отложений и надежное уплотнение значительно снижают риск утечек и засоров, снижая затраты на текущее обслуживание и ремонт.


3. В чем разница между коленами PE 45° и 90°?

При проектировании профессиональных трубопроводных систем выбор между коленами с углом 45° и 90° зависит от приоритета управления потоком. Когда целью проектирования является минимизация гидравлических потерь и оптимизация энергоэффективности системы, инженеры предпочтут использовать два Фитинги для труб из полиэтилена, колено 45° с короткой трубкой для поворота на 90°. Хотя это немного увеличивает объем работ по монтажу и материалам, долгосрочные преимущества значительны.

4. Уменьшает ли расход колено PE 45°?

Ответ таков: колена под углом 45° в полиэтиленовой трубе действительно создают местное сопротивление, но это сопротивление минимально среди всех поворотных элементов и намного меньше, чем воздействие колен под углом 90° на поток.

Аccording to the classic Darcy-Weisbach equation or the equivalent length method, the total head loss in a pipeline is composed of longitudinal loss (straight pipe friction) and local loss (pipe resistance).

Функция колена под углом 45°: плавный поворот эффективно снижает локальный коэффициент потерь. Это означает, что при одинаковом давлении в системе и скорости потока система трубопроводов с коленом под углом 45° может поддерживать более высокий эффективный расход.

Обеспечение скорости потока. Вместо «уменьшения потока» правильнее сказать, что это максимизирует скорость потока. При транспортировке воды на большие расстояния или прецизионной транспортировке химикатов именно такое тщательное обеспечение потока делает колена под углом 45° в полиэтиленовых трубах критически важным соединителем для оптимизации производительности системы.

5. Как используются колена под углом 45° в полиэтиленовых трубах? (Основные приложения и отраслевая ценность)

Фитинги для труб из полиэтилена, колено 45° , благодаря своим превосходным характеристикам и надежному уплотнению, широко используются в отраслях, требующих высочайшего уровня надежности и эффективности:

• Муниципальная и городская инфраструктура:
  • Системы водоснабжения: Используется для контроля жидкости в городских магистральных и второстепенных трубопроводах, обеспечивая плавный поток воды и снижая риск разрывов труб.


  • Транспортировка газа: Аs a secure connector in polyethylene gas pipelines, they reliably change pipeline routing and ensure the safety of urban gas supply.


• Промышленная и химическая промышленность:
  • Транспортировка агрессивных сред: Благодаря превосходной коррозионной стойкости полиэтилена они подходят для трубопроводов, транспортирующих химические жидкости, такие как соляная кислота и серная кислота. Отводы под углом 45° обеспечивают эффективность при сложной прокладке трубопроводов.


  • Транспортировка шлама и хвостов: Их износостойкость делает их идеальным выбором для транспортировки в горнодобывающей промышленности, продлевая срок службы труб в высокоабразивных средах.


• Аgriculture and Irrigation:
  • Водосберегающие ирригационные системы: Используемые в крупных оросительных сетях сельскохозяйственных угодий и садов, они обеспечивают точное распределение воды за счет эффективного контроля жидкости, экономя водные ресурсы.


• Земляные тепловые насосы и проекты по защите окружающей среды: Применяются для отвода и соединения подземных трубопроводов, их устойчивость к низким температурам и надежная герметизация обеспечивают длительную и стабильную работу системы.



Колено полиэтиленовой трубы под углом 45° — это соединительный элемент, обеспечивающий эффективную, надежную и длительную эксплуатацию в современных трубопроводных системах. Это не только физический компонент отводящих труб, но и ключевой элемент инженерного проектирования, который балансирует управление потоком, оптимизацию энергопотребления и экономическую эффективность.

6. Как правильно установить и подсоединить колено полиэтиленовой трубы под углом 45°?

От качества монтажа колена полиэтиленовой трубы 45° напрямую зависит эксплуатационная безопасность и герметичность всей трубопроводной системы. Правильное соединение имеет решающее значение для предотвращения будущих утечек и сбоев. Наиболее распространенными методами профессионального соединения являются термосварка (в том числе встык и раструб) и электросварка.

6.1 Сварка встык (подходит для труб большого диаметра)

Сварка встык – один из самых надежных способов соединения ПЭ труб и колен. Он соединяет фитинг и трубу в одно целое, обеспечивая превосходную герметизацию.

• Подготовка и выравнивание: Колено ПЭ 45° и присоединяемую ПЭ трубу закрепить на раме термоклеевой машины, обеспечив соосность осей с отклонением не более 10 % толщины стенки.


• Фрезерование: Используйте фрезу для фрезерования концов колена и трубы, пока оба конца не станут плоскими, гладкими и перпендикулярными оси, образуя непрерывную стружку.


• Нагрев и сохранение тепла: Поместите нагревательную пластину (обычно с температурой от 200 до 220 °C) между двумя концами и приложите умеренное давление, чтобы плотно выровнять концы. Этот этап имеет решающее значение: он обеспечивает равномерный нагрев и формирование фланцев, обеспечивая полное расплавление материала.


• Снятие пластины и прессование: Быстро снимите нагревательную пластину и немедленно примените указанное давление на соединение. Это давление необходимо поддерживать постоянно, чтобы обеспечить достаточную диффузию и связывание расплавленных материалов.


• Давление охлаждения и удержания: Поддерживайте давление в суставе (т. е. удерживайте давление) в течение указанного времени. Освободите раму машины только после того, как соединение естественным образом остынет до указанной температуры. Соединение можно соединять.



6.2 Электросварка (применимо к различным диаметрам и сложным условиям работы)

В электросварке используются предварительно заделанные в фитинги нагревательные провода, которые расплавляют контактную поверхность между коленом и трубой, создавая надежное соединение. Он отличается простотой эксплуатации и высокой надежностью.

• Очистка и соскабливание: Это наиболее важный шаг в электроядерном синтезе. Используйте специальные инструменты для тщательного удаления оксидного слоя (скребка) с участков раструба и патрубка 45° колена полиэтиленового фитинга, чтобы обеспечить чистую поверхность соединения.


• Размещение фитинга: Вставьте очищенную трубу в колено полиэтиленового фитинга под углом 45° и закрепите ее с помощью позиционирующего приспособления, чтобы обеспечить равномерный и свободный от напряжений зазор между трубой и фитингом.


• Мощность нагрева: Подключите аппарат для электросварки и введите или установите параметры нагрева, такие как напряжение и время, в соответствии со штрих-кодом на фитинге. При подаче питания внутренний нагревательный провод нагревается, плавя полиэтилен и заполняя зазор.


• Охлаждение и обслуживание: Аfter power is applied, the fitting must be cooled naturally according to the specified cooling time. During this time, the joint must not be moved or touched. Only after cooling is complete can the connection achieve its designed strength and seal.



7. Каковы распространенные неисправности колена PE 45°?

Аlthough Фитинги для труб из полиэтилена, колено 45° обеспечивают превосходную долговечность и устойчивость к коррозии, неправильная эксплуатация или факторы окружающей среды могут по-прежнему вызывать некоторые распространенные неисправности во время установки и длительного использования.

7.1 Неисправности при монтаже и подключении (в первую очередь приводящие к протечкам)

7.2 Длительные сбои в работе (влияющие на безопасность системы)

Понимая эти распространенные неисправности, пользователи не только лучше поймут ограничения полиэтиленовых трубных фитингов с коленом 45°, но и примут более активные профилактические меры во время установки и обслуживания, обеспечивая долгосрочную стабильную работу и эффективность контроля жидкости в системе трубопроводов.
