Конструкция, принцип работы и руководство по выбору концентрического/эксцентрического типа эксцентрикового переходника из полиэтилена.

При соединении двух труб разного диаметра незаменимыми становятся редукционные фитинги. Однако традиционные концентрические конструкции имеют свои недостатки при работе с определенными жидкостями и условиями эксплуатации. По этой причине, Эксцентриковые переходники из полиэтилена , благодаря своей уникальной конструкции и превосходным характеристикам, стали профессиональным выбором для решения сложных проблем с жидкостями.

1. Что такое эксцентриковый переходник PE?

А Эксцентриковый переходник из полиэтилена представляет собой специализированный фитинг, используемый для плавного перехода между диаметрами труб. Изготовленный из прочного полиэтилена (ПЭ), он обеспечивает превосходную коррозионную стойкость, высокую прочность, легкую конструкцию и отличную химическую стойкость, что делает его широко используемым в различных областях, включая водное хозяйство, газовое и химическое машиностроение.

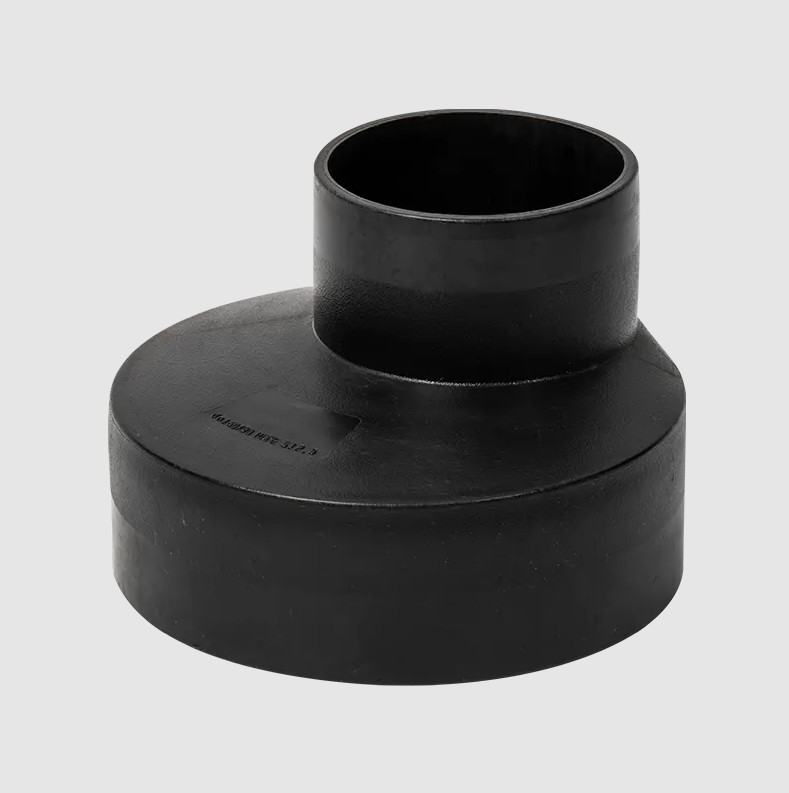

В отличие от обычных концентрических переходников, осевые линии двух концов Эксцентриковый переходник из полиэтилена — больший и меньший диаметры — не совпадают, а смещены. Конструктивно он имеет асимметричный конический переход: один край остается прямым, а другой сужается. Именно эта уникальная эксцентричная конструкция дает ему ключевое преимущество в контроле жидкости.

2. Каков принцип работы эксцентрикового редуктора PE?

Принцип работы устройства Эксцентриковый переходник из полиэтилена основан на оптимизации гидродинамики для устранения двух основных инженерных проблем, которые могут возникнуть при изменении диаметра горизонтальных трубопроводов: кавитация и осаждение твердых частиц.

В горизонтальных трубопроводах традиционные концентрические переходники приводят к структурным нарушениям на пути жидкости вверху или внизу:

• Устранение риска кавитации (горизонтальная установка с плоской вершиной): При транспортировке жидкостей, если прямая сторона переходника расположена в верхней части трубопровода (т.е. установка с плоской вершиной), такая конструкция предотвращает скопление газа в переходной зоне, где диаметр увеличивается, предотвращая образование воздушных пробок или кавитации. Кавитация является основной причиной кавитации, вибрации и повреждения корпусов насосов. Поэтому установка эксцентриковых переходников с плоской поверхностью на всасывающих линиях насоса имеет решающее значение для защиты оборудования.


• Предотвращение оседания твердых частиц (горизонтальная установка с плоским дном): При транспортировке жидкостей, содержащих твердые частицы (таких как шлам, сточные воды, рудный раствор), если прямая сторона переходника расположена в нижней части трубы (т.е. установка с плоским дном), это обеспечивает сплошное и гладкое дно трубы, устраняя «мертвые зоны», где жидкость замедляется или застаивается. Это эффективно предотвращает осаждение, накопление и агломерацию твердых частиц при изменении диаметра, существенно снижая риск засорения трубы.



3. Когда использовать эксцентриковые переходники из полиэтилена?

Благодаря своим уникальным возможностям оптимизации потока, Эксцентриковые переходники из полиэтилена в основном используются в следующих критических приложениях с особыми требованиями к жидкой среде:

• Защита на входе насоса: Это наиболее распространенный сценарий применения. Чтобы обеспечить плавный поток жидкости без пузырьков в насос, все переходники, подсоединенные к горизонтальному входу насоса, должны представлять собой эксцентриковые переходники из полиэтилена с плоской верхушкой.


• Содержащие твердые вещества: В таких отраслях, как химическая обработка, горнодобывающая промышленность и очистка сточных вод, трубопроводы, транспортирующие большие количества взвешенных твердых частиц, суспензий или сред с высокой вязкостью, должны использовать установку с плоским дном, чтобы предотвратить оседание.


• Дренаж труб и самотек: Если конструкция трубопровода требует полного дренажа среды или когда транспортировка жидкости в трубопроводе осуществляется за счет силы тяжести, эксцентриковый переходник с плоским дном обеспечивает полный дренаж и предотвращает накопление остаточной жидкости.


4. В чем разница между концентрическим переходником и эксцентриковым переходником PE?

Аlthough both concentric reducers and PE eccentric reducers are used to reduce pipe diameters, they differ fundamentally in structure and function:

• Основная структурная разница: Концентрические переходники представляют собой совершенно симметричные усеченные концы, в которых центральные линии двух концов выровнены. С другой стороны, эксцентриковые переходники PE имеют смещенную центральную линию и конструктивно асимметричны, при этом одна сторона прямая.


• Различия в применимых условиях эксплуатации: Концентрические переходники подходят для применений, где свойства жидкости менее критичны или где изменение диаметра трубы происходит преимущественно в вертикальном направлении (например, стояки). С другой стороны, эксцентриковые переходники из полиэтилена предназначены для решения конкретных задач гидродинамики горизонтальных трубопроводов и представляют собой специализированное решение для решения проблем седиментации и кавитации.


• Воздействие на жидкости: При горизонтальной установке конструктивные недостатки концентрических труб могут привести к неравномерной скорости потока и создать пространства вверху, где может скапливаться газ, или области внизу, где может легко образовываться осадок, что увеличивает частоту технического обслуживания системы и увеличивает эксплуатационные риски.


  Сравнение функций	Концентрический редуктор	PE эксцентриковый переходник
  Центральная линия	Осевые линии двух концов трубы совпадают (соосны).	Осевые линии двух концов трубы смещены (несоаксиальны).
  Форма	А symmetrical frustum shape.	Он имеет асимметричный конус с одной плоской стороной.
  Преимущества установки	Используется для вертикальной установки труб или сокращения труб на короткие расстояния.	Его можно устанавливать в горизонтальные трубы для устранения проблем седиментации и кавитации.
  Эффекты жидкости	Может легко образовывать воздушные карманы вверху (горизонтально) или области седиментации внизу (горизонтально).	Промывочная конструкция оптимизирует распределение жидкости и снижает сопротивление потоку.
  Аpplicable Fluids	Используется для чистых газов или чистых жидкостей.	Он подходит для жидкостей, содержащих твердые частицы, суспензий или склонных к газообразованию.

5. Каковы преимущества эксцентриковых переходников из полиэтилена?

Выбор эксцентриковых переходников из полиэтилена – это не только соответствие проектным спецификациям; это также долгосрочные инвестиции во всю систему трубопроводов. Преимущества включают в себя:

• Увеличенный срок службы оборудования: За счет эффективного устранения кавитации на всасывающем патрубке насоса значительно уменьшаются кавитационные повреждения рабочего колеса насоса и внутренней камеры, что значительно продлевает срок службы дорогостоящего оборудования.


• Снижение эксплуатационных расходов: За счет предотвращения осаждения и закупорки твердых частиц сокращается время промывки, удаления ила и простоев для технического обслуживания, что повышает эффективность и надежность системы.


• Высокая эффективность передачи жидкости: Конструкция с плавным переходом сводит к минимуму турбулентность жидкости, снижает потери давления и обеспечивает плавную передачу жидкости.


• Отличная долговечность: Используемый полиэтиленовый материал обладает превосходной износостойкостью и химической стабильностью, обеспечивая длительную эксплуатацию в суровых условиях.



6. Когда следует использовать эксцентриковый переходник из полиэтилена, а когда — концентрический переходник?

Решение о выборе должно строго соответствовать характеристикам жидкости и ориентации установки труб:

• Выбор эксцентрикового переходника PE:
  • В горизонтальных трубах при транспортировке жидкостей, содержащих твердые частицы, суспензии или жидкости высокой вязкости, необходима установка с плоским дном.


  • В горизонтальных трубах при подключении к всасывающему отверстию насоса или другого оборудования, чувствительного к скоплению газа, необходима установка с плоской вершиной.


• Выбор концентрического переходника:
  • В вертикальных трубах, независимо от того, идет ли поток вверх или вниз, влияние силы тяжести обеспечивает относительно равномерное распределение потока, поэтому достаточно концентрического переходника.


  • В горизонтальных трубах, при транспортировке чистых, не содержащих осадка и газосодержащих жидкостей (например, чистой воды или воздуха) и когда потеря давления при замене трубы не является проблемой, эксцентриковый переходник из полиэтилена является бескомпромиссным стандартом.



Короче говоря, при любой замене горизонтальной трубы, требующей чистоты жидкости, защиты насоса и дренажа трубы, эксцентриковый переходник из полиэтилена является бескомпромиссным стандартом.

7. Как определить ось эксцентрикового переходника PE?

Во время установки на месте обеспечение правильной ориентации эксцентриковых переходников PE имеет решающее значение для предотвращения конструктивных сбоев. Обычно это не вопрос расчета геометрической осевой линии, а скорее вопрос функционального позиционирования:

Принцип позиционирования: Функция определяет покраснение.

• Предотвращение седиментации: Если целью является предотвращение осаждения твердых частиц, убедитесь, что прямая сторона фитинга находится внизу трубы. Во время установки используйте такой инструмент, как уровень, чтобы точно выровнять нижние внутренние стенки переходника и прямой участок трубы.


• Устранение воздушных карманов: Если целью является предотвращение скопления газа вверху, убедитесь, что прямая сторона фитинга находится в верхней части трубы. Это имеет решающее значение при подключении к всасывающему насосу.



Правильная установка гарантирует, что фитинг сможет полностью выполнять свою функцию оптимизации потока, обеспечивая максимальную надежность и долговечность всей системы полиэтиленовых трубопроводов.

8. Каковы способы подключения эксцентриковых переходников PE?

Аs a key component in a piping system, the performance benefits of PE eccentric reducers (eliminating air pockets and preventing sedimentation) require reliable, durable connections to fully realize their benefits. Polyethylene (PE) pipe connection technology is at the core of modern pipeline engineering, and the quality of the connection directly impacts the sealing, pressure-bearing capacity, and service life of the entire system.

1. Стыковая сварка горячим расплавом: первый выбор для прочности и экономичности

Стыковая сварка горячим расплавом является наиболее часто используемой и экономичной технологией соединения полиэтиленовых труб, особенно подходящей для эксцентриковых переходников из полиэтилена большого диаметра. Этот метод соединения нагревает и создает давление на фитинги и концы труб, заставляя их плавиться и повторно сплавляться, образуя единое цельное соединение со свойствами, соответствующими исходному материалу.

2. Электросварка: идеальный выбор для высокой надежности и сложных условий эксплуатации.

При электросварке используется нагревательная проволока, встроенная в электросварной фитинг (например, эксцентриковый переходник) для выработки тепла, плавящего поверхность контакта между фитингом и трубой. Охлаждение создает герметичное соединение.

3. Фланцевое соединение: мост для соединения разнородных материалов и оборудования.

Фланцевое соединение — это стандартный метод соединения эксцентриковых переходников из полиэтилена с металлическими трубами, клапанами, насосами или другим оборудованием, не изготовленным из полиэтилена. В этом соединении используется пара фланцев, прокладка и набор болтов для создания механического уплотнения.
